Antenne + Buchse für Raspberrymatic Funkmodul für Raspberry Pi 3+

15,00 € *

Preise inkl. gesetzlicher MwSt.
zzgl. Versandkosten
paypal_M4_Logo_01
Navigationszubehör per Rechnung kaufen
weihnachten-264x99

Lieferzeit 1-3 Werktage

  • RPI.12464.88969.0
Externe Antenne 4,3 dBi + SMA Buchse mit Kabel für Rasberrymatic Funkmodul... mehr

Externe Antenne 4,3 dBi + SMA Buchse mit Kabel für Rasberrymatic Funkmodul HM-MOD-RPI-PCB für Raspberry Pi 3+

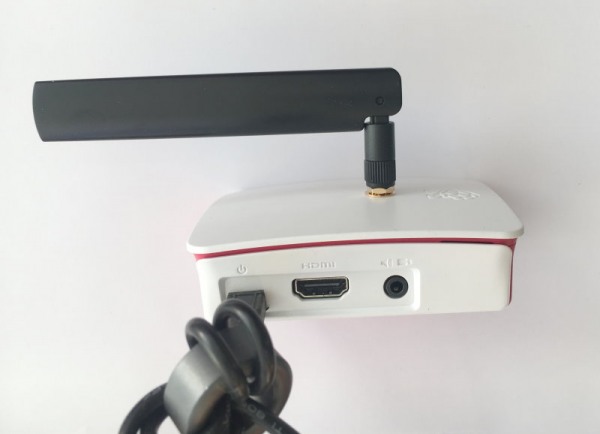

damit können Sie die Antenne ausserhalb des Gehäuses ihre Raspery pi 3+ anbringen.
Dazu muss der Pigtail Stecker angeschnitten werden und das Kabel direkt anstelle der Drahtantenne am Funkmodul HM-MOD-RPI-PCB angelöstet werden.
Die Buchse kann dirket im Raspberry Gehäuse eingebaut werden.


Das Set besteht aus:



Antennenkabel dient der Zuführung eines Antennensignals in das Innere eines Gerätes.
Durch den losen Dichtring auf der Grundplatte an der SMA Einbaubuchse wird ein spritzwassergeschützer Anschluß am Gerät erreicht.

Spezifikation

• Anschlüsse:
RP-SMA Buchse zum Einbau
MHF IV/ HSC MXHP32 kompatibler Stecker
• Gewindelänge: ca. 9 mm
• Impedanz: 50 Ohm
• Kabelart: koaxial
• Kabeldämpfung: 4,9 dB pro Meter
• Kabeldurchmesser: ca. 0,81 mm
• Kleinster Biegeradius: ca. 3,24 mm
• Kabelfarbe: schwarz
• Kabellänge inkl. Anschlüsse: ca. 100 mm



+

Multi Antenne können Sie an Ihr Gerät mit RP-SMA Anschluss anschließen, um Signale zu empfangen und zu senden.

Spezifikation

• Anschluß: RP-SMA
• 868 MHz, 902 ~ 928 MHz, 2405 ~ 2480 MHz
• LTE Band 1-10/12-14/17-20/25-30/33-41/44
• GSM 750/810/850/9001800/1900
• UMTS Band: I-VI/VIII-X/XIII-XIX
• Bluetooth
• WLAN 2,4 GHz
• 699 - 960 MHz, 1710 - 2170 MHz, 2300 - 2700 Mhz
• Antennengewinn: 1 ~ 4,3 dBi
• Polarisation: linear vertikal
• Impedanz: 50 Ohm
• VSRW: 3,5 : 1 max.
• Betriebstemperaturbereich: -20°C ~ 65°C
• Gewicht: 20,5 g
• Maße: (L) 135,6 mm
• Ø: 20,1 mm
• Ø RP-SMA Stecker: 10,1 mm

Systemvoraussetzungen

• Gerät mit RP-SMA Anschluß


Lieferung erfolgt ohne Raspberry Pi, Funkmodul und dem Gehäuse
